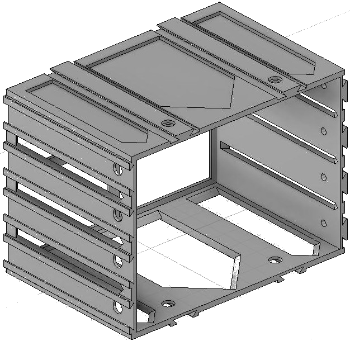

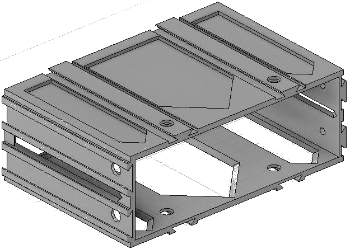

Pour accueillir les tiroirs, un meuble à tiroirs est composé de pièces emboités appelées «

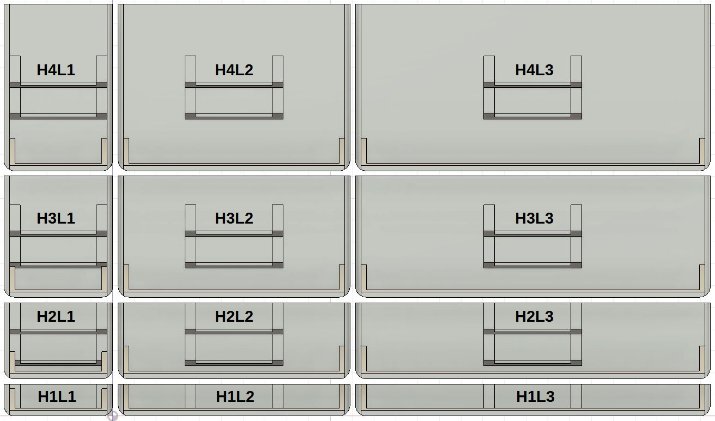

Emplacement de tiroir » qui existent en différentes tailles (voir partie précédente «
Les tailles »).
Elles portent la référence qui commence par «
EM_ET » (qui veut dire «
Element de Meuble – Emplacement de Tiroir »)suivi de la taille «
Px_HxLx » avec la profondeur, la hauteur et la largeur du tiroir que chacun de ces emplacements de tiroirs peuvent accueillir.
Dans la liste d’objets, elles se trouvent dans la catégorie «
Élément de meuble » puis «
Emplacement de tiroir ».
Exemple : L’emplacement de tiroir «
EM_ET_P15_H2L1 » qui peut accueillir un tiroir de 15 cm de hauteur «
H2 » et de largeur «
L1 ».

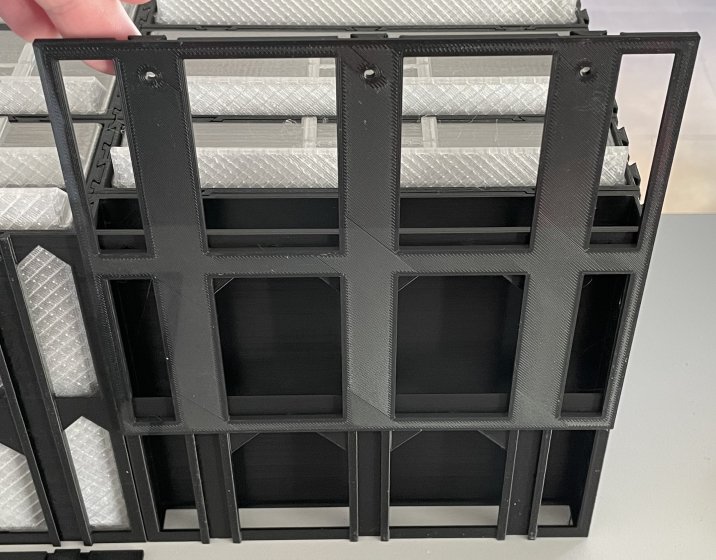

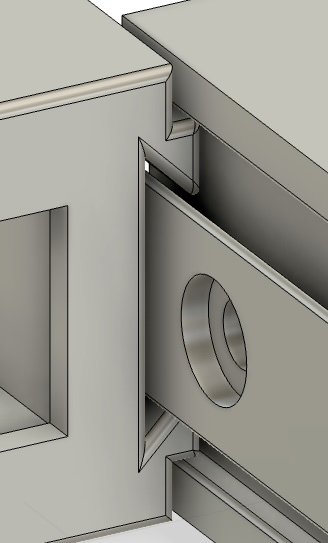

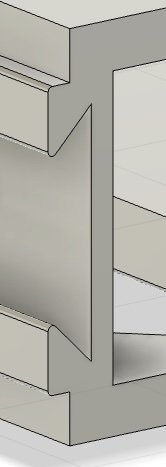

Ces pièces s’assemblent entre elles via un système de rails présents de chaque côté de chaque emplacement de tiroir.
Pour ajouter un emplacement de tiroir à côté d’un autre, il faut insérer le rail de l’un dans/sur le rail de l’autre puis faire glisser l’un des emplacement de tiroir pour l’aligner avec l’autre.
Pour maintenir l’emplacement de tiroir en place, il faut insérer la pièce de verrouillage ronde (présente dans la catégorie «
Element de meuble » puis «
Verrou d'élément de meuble ») dans les trous ronds prévus à cette effet.
Pour obtenir un meuble, il suffit répéter l'opération «
ajout d'emplacement de meuble » et «
mise en place des verrous » pour autant d'emplacements de tiroirs qu'on souhaite.

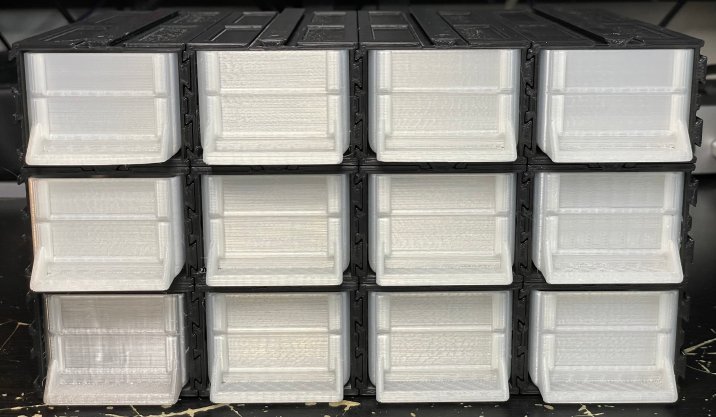

Voici un exemple de fabrication d'un meuble simple de 12 emplacements de tiroirs pour tiroirs de taille «
P15_H2L1 » :
On commence par assembler les deux premiers emplacements de tiroirs :
On a désormais 2 emplacements de tiroirs assemblés et maintenus ensemble par la pièce de verrouillage.
Puis il faut faire la même manipulation («
ajout d'emplacement de meuble » et «
mise en place des verrous ») avec tous les autres emplacements de tiroirs à ajouter.

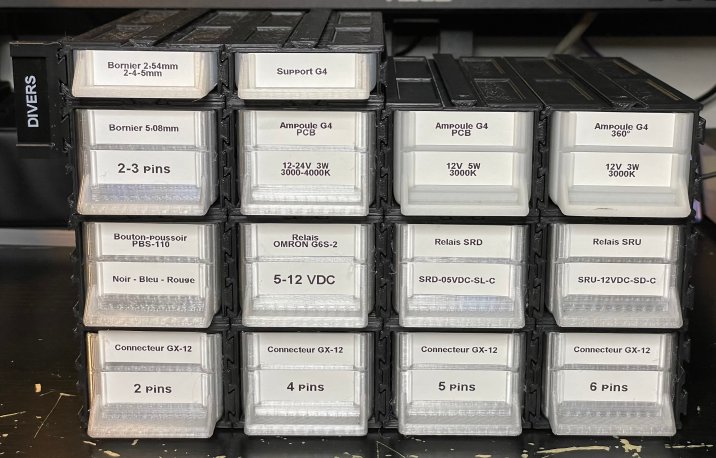

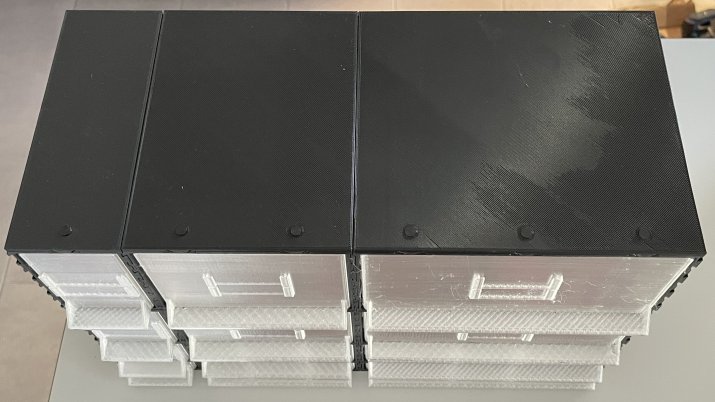

Une fois le meuble monté, on peut mettre les tiroirs dans les emplacements de tiroirs.
Et le meuble est fini !
Un emplacement de tiroir peut être ajouté, retiré, remplacé par un ou plusieurs autres de même ou différente taille.
Le meuble peut être réadapté à n’importe quel moment à un nouveau besoin.

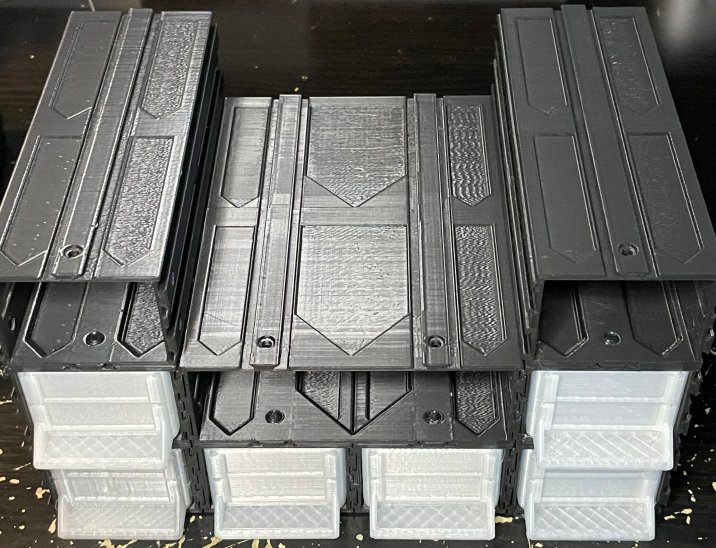

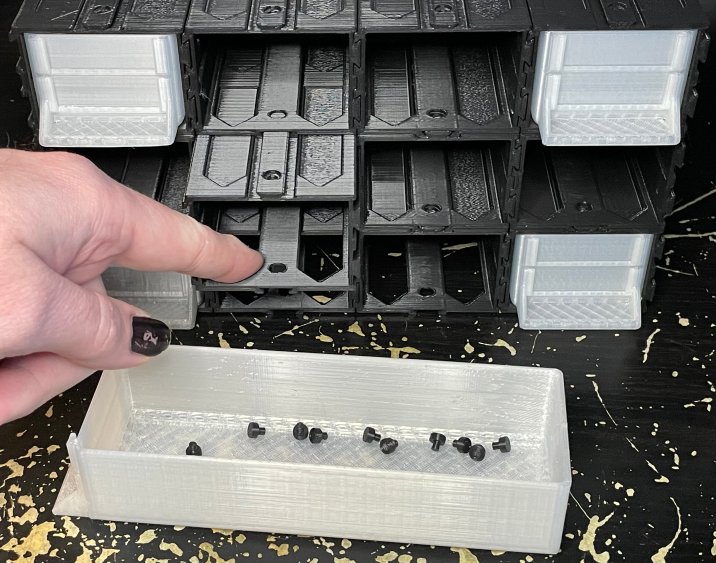

Pour retirer des emplacements de tiroir pour en mettre d’autres, il faut retirer d’abord les pièces de verrouillage tout autour des emplacements de tiroir à retirer.
Exemple :

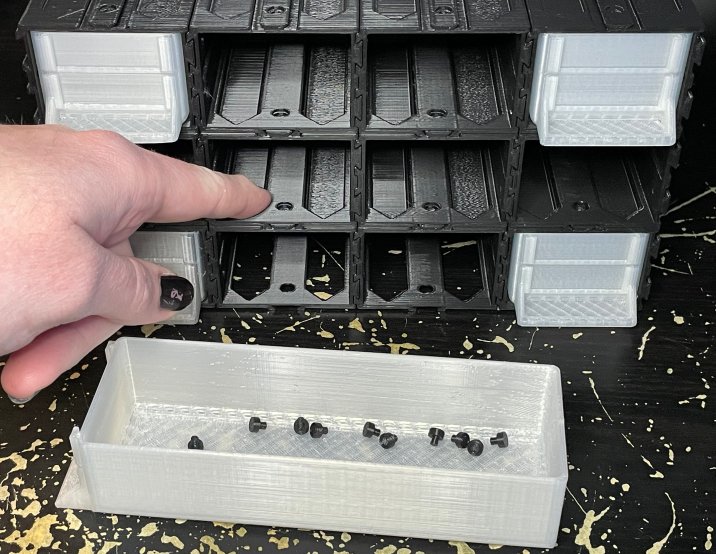

Les deux emplacements de tiroirs du milieu vont être remplacés par un autre.
Il faut retirer les tiroirs de ces deux emplacements ainsi que ceux des emplacements autour pour pouvoir retirer les pièces de verrouillage présentes (entourées en rouge sur la photo).

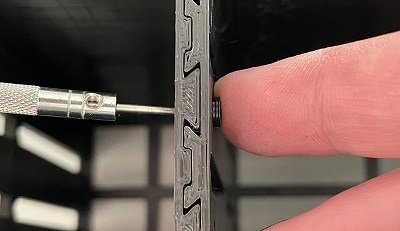

Pour cela, utilisez un objet pointu pour déloger les pièces de verrouillage.
Une fois les pièces de verrouillage retirées, il ne reste plus qu'à tirer sur les emplacements de tiroir à remplacerpour les sortir du meuble.
Le système d'assemblage par rails et les autres pièces de verrouillage font que le reste du meuble ne bouge pas.
Si on souhaite ajouter un nouvel emplacement de tiroir à la place de l’ancien, il suffit de l'insérer dans l’espace disponible.
Dans les exemples en photo, on a retiré 2 emplacement de tiroir de taille «
H2L1 ».
On va maintenant y mettre à la place un emplacement pour tiroir 2 fois plus large de taille «
H2L2 ».
Il faut ensuite remettre les pièces de verrouillage sur le nouvel emplacement de tiroir :
Puis on peut remettre les tiroirs :
Dans un exemple, on a désormais un meuble avec 11 emplacement de tiroirs dont 10 sont pour des tiroirs de taille «
H2L1 »et 1 pour un tiroir de taille «
H2L2 ».
On peut continuer à jouer avec la modularité des emplacements de tiroir indéfiniement.
Dans la série de photos suivantes, on va remplacer encore 2 emplacement de tiroir de taille «
H2L1 »par 1 emplacement pour tiroir «
H1L2 » et 2 emplacements pour tiroir «
H1L1 ».

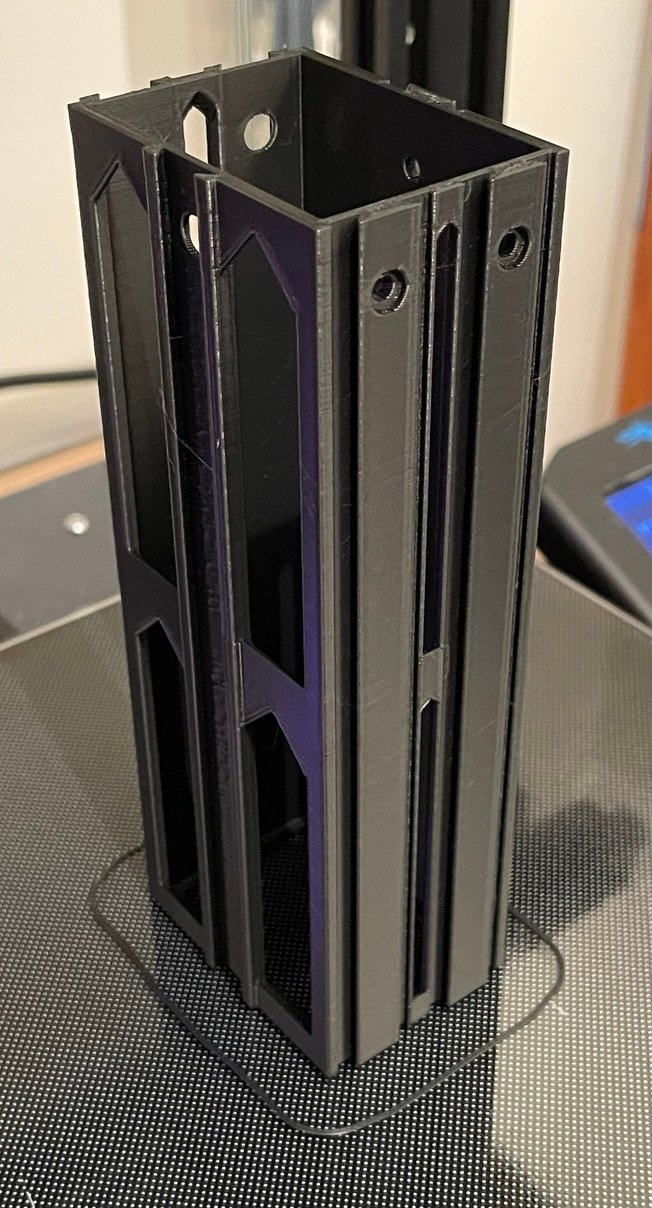

Les emplacements de tiroirs sont conçus pour être imprimés verticalement sans supports :
Paramètres d’impression suggérés (utilisés sur une imprimante
Creality Ender 3 V2) :
- Matière : PLA
- Température buse d’impression :
205°C- Température plateau :
40°C (+ utilisation d'un spray d'adhésion)- Épaisseur de couche :
0,25 mm- Vitesse d’impression :
40 mm/s- Ventilation de refroidissement :
0 % les 3 premières couches puis 100 %- Nombre de couches dessus (top layers) :
2- Nombre de couches dessous (bottom layers) :
2- Nombre de murs (wall line count) :
2- Type de remplissage :
« Cubic » sur Cura- Quantité de remplissage :
15 %- Supports :
pas de supports.
